Pengertian Uji Tahanan Pentanahan
Uji Tahanan Pentanahan (Earth Resistance Test) adalah pengujian untuk mengetahui nilai resistansi sistem grounding terhadap tanah. Nilai ini menunjukkan seberapa efektif arus gangguan atau arus petir dapat dialirkan ke bumi secara aman.
Nilai tahanan grounding umumnya dinyatakan dalam satuan Ohm (Ω). Semakin kecil nilainya, semakin aman dan efektif sistem pentanahan tersebut.
Mengapa Uji Tahanan Pentanahan Sangat Penting?
Uji tahanan pentanahan dilakukan untuk memastikan bahwa sistem grounding:
- Mampu mengalirkan arus gangguan dengan cepat
- Melindungi manusia dari bahaya sengatan listrik
- Mengurangi risiko kerusakan peralatan listrik
- Memenuhi persyaratan keselamatan & regulasi
- Layak digunakan untuk commissioning dan audit
Sistem grounding dengan nilai resistansi tinggi dapat menyebabkan tegangan sentuh berbahaya, meskipun instalasi terlihat baik secara fisik.
Standar Nilai Tahanan Grounding
Secara umum, standar nilai tahanan grounding yang sering dijadikan acuan adalah:
- ≤ 5 Ohm → Instalasi umum
- ≤ 2 Ohm → Industri & sistem sensitif
- ≤ 1 Ohm → Gardu induk & fasilitas kritikal
Evaluasi dilakukan mengacu pada:
- IEEE 81
- PUIL (Persyaratan Umum Instalasi Listrik)
- SPLN / Standar PLN
- Spesifikasi teknis pemilik fasilitas
Metode Uji Tahanan Pentanahan
Celebesteknik menggunakan beberapa metode pengujian sesuai kondisi lapangan:
🔹 Metode 3 Titik (Fall of Potential Method)
Metode paling umum dan akurat.
Karakteristik:
- Menggunakan 1 elektroda grounding utama
- 2 elektroda bantu (arus & potensial)
- Akurat untuk hampir semua jenis instalasi
🔹 Metode Clamp Ground Tester
Pengujian tanpa memutus konduktor grounding.
Karakteristik:
- Cepat dan praktis
- Cocok untuk grounding sistem paralel
- Digunakan pada area operasional aktif
🔹 Metode Selektif / Kombinasi
Digunakan pada sistem grounding kompleks atau area terbatas.
Tahapan Pelaksanaan Uji Tahanan Pentanahan
Pelaksanaan pekerjaan dilakukan secara sistematis:
- Studi sistem grounding eksisting
- Penentuan metode pengujian
- Penempatan elektroda bantu
- Pengukuran tahanan grounding
- Verifikasi & pengulangan data
- Analisa hasil pengujian
- Penyusunan laporan teknis
Setiap tahapan dilakukan oleh engineer berpengalaman untuk memastikan hasil valid.

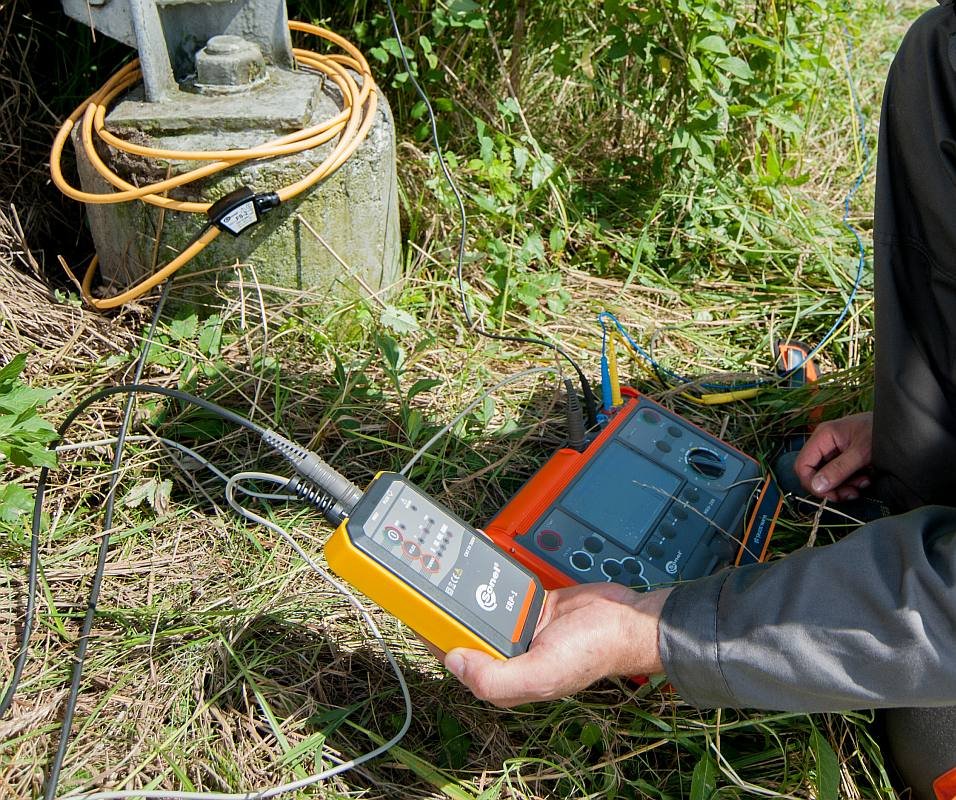

Peralatan yang Digunakan
Celebesteknik menggunakan peralatan profesional dan terkalibrasi, seperti:
- Earth Resistance Tester digital
- Clamp Ground Resistance Tester
- Elektroda uji standar
- Kabel ukur low resistance
- Aksesoris pengujian lapangan
Penggunaan alat yang tepat memastikan akurasi dan repeatability data.
Hubungan Uji Tahanan Pentanahan dengan Soil Resistivity
Nilai tahanan grounding sangat dipengaruhi oleh:
- Nilai soil resistivity
- Kedalaman elektroda
- Jumlah dan konfigurasi grounding rod
- Kondisi tanah (basah, kering, berbatu)
➡️ Oleh karena itu, uji tahanan pentanahan idealnya dikombinasikan dengan pengukuran soil resistivity untuk mendapatkan evaluasi sistem grounding yang komprehensif.
Output & Laporan Uji Tahanan Pentanahan
Klien akan menerima laporan teknis profesional, berisi:
- Data hasil pengukuran lapangan
- Metode pengujian yang digunakan
- Grafik & tabel hasil ukur
- Evaluasi terhadap standar
- Kesimpulan kelayakan sistem grounding
- Rekomendasi teknis (jika diperlukan)
Laporan dapat digunakan untuk:
- Audit keselamatan listrik
- Persyaratan K3 & SMK3
- Commissioning instalasi
- Dokumen tender & proyek
Kapan Uji Tahanan Pentanahan Harus Dilakukan?
Pengujian direkomendasikan pada kondisi berikut:
- Instalasi grounding baru
- Setelah perbaikan atau modifikasi grounding
- Secara berkala (1–3 tahun sekali)
- Setelah gangguan listrik atau petir
- Menjelang audit atau sertifikasi
Pengujian berkala membantu mencegah kegagalan sistem dan risiko kecelakaan.
Jasa Uji Tahanan Pentanahan Celebesteknik
Celebesteknik menyediakan Jasa Uji Tahanan Pentanahan Profesional untuk berbagai sektor dan fasilitas kelistrikan.
📞 Konsultasi teknis sebelum pelaksanaan
📄 Laporan profesional, rapi, dan sesuai standar
