Pengertian Pengukuran Soil Resistivity
Pengukuran soil resistivity (tahanan jenis tanah) adalah proses untuk mengetahui karakteristik listrik tanah terhadap aliran arus. Nilai tahanan jenis tanah dinyatakan dalam satuan Ohm-meter (Ω·m) dan menjadi parameter utama dalam perencanaan serta evaluasi sistem grounding.
Tanah dengan resistivitas tinggi memerlukan desain grounding khusus, seperti penambahan elektroda, perluasan ground grid, atau penggunaan material perbaikan tanah (soil treatment).
Mengapa Pengukuran Soil Resistivity Sangat Penting?
Pengukuran soil resistivity wajib dilakukan sebelum merancang atau mengevaluasi sistem grounding karena:
- Menentukan efektivitas sistem pentanahan
- Mencegah kegagalan grounding akibat asumsi desain yang salah
- Mengurangi risiko tegangan sentuh dan langkah
- Menjadi dasar perhitungan ground grid & electrode system
- Memenuhi persyaratan audit keselamatan dan standar teknis
Tanpa data soil resistivity yang akurat, sistem grounding berpotensi tidak aman meskipun terlihat lengkap secara fisik.
Metode Pengukuran Soil Resistivity
Celebesteknik melaksanakan pengukuran soil resistivity menggunakan metode standar internasional berikut:

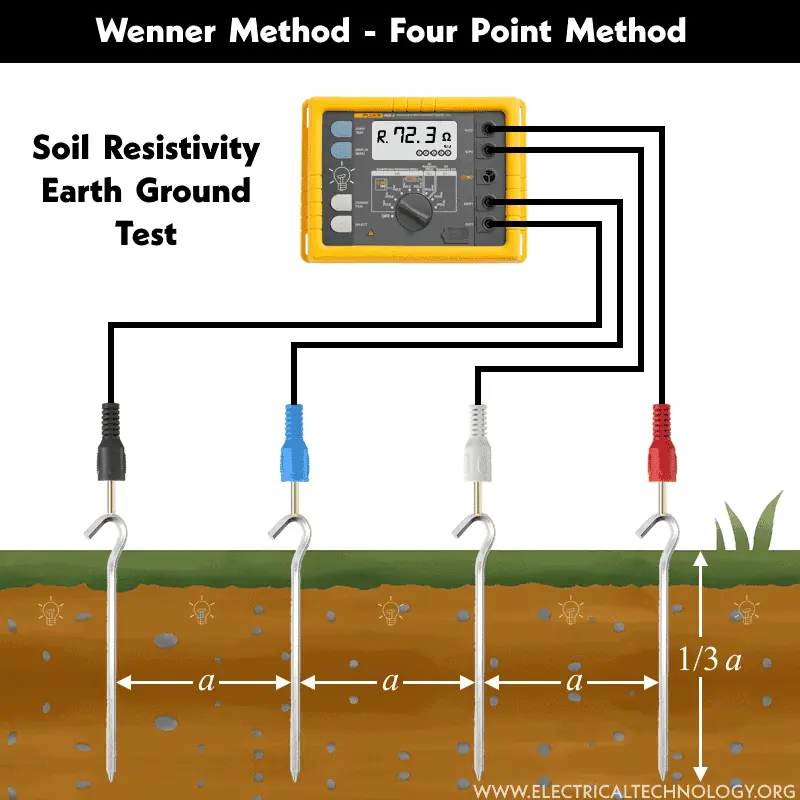

🔹 Metode Wenner (4-Point Method)
Metode paling umum digunakan, dengan jarak antar elektroda sama (a).
Karakteristik:
- Cocok untuk desain grounding umum
- Memberikan profil resistivitas tanah lapisan atas
- Mudah diterapkan di lapangan
Aplikasi:
- Gedung
- Pabrik
- Gardu distribusi
- Data center
🔹 Metode Schlumberger
Menggunakan jarak elektroda arus lebih besar dibanding elektroda potensial.
Karakteristik:
- Mampu membaca lapisan tanah lebih dalam
- Cocok untuk area luas dan sistem grounding skala besar
Aplikasi:
- Gardu induk
- Switchyard
- Pembangkit listrik
- Area pertambangan
Standar Acuan Pengukuran
Pengukuran soil resistivity dilakukan mengacu pada standar teknis yang diakui secara internasional dan nasional, antara lain:
- IEEE 81 – Guide for Measuring Earth Resistivity
- PUIL (Persyaratan Umum Instalasi Listrik)
- SPLN / Standar PLN
Penggunaan standar ini memastikan hasil pengukuran akurat, dapat dipertanggungjawabkan, dan layak digunakan untuk desain teknis.
Tahapan Pelaksanaan Pengukuran Soil Resistivity
Pelaksanaan pekerjaan dilakukan secara sistematis sebagai berikut:
- Studi awal lokasi
- Penentuan metode & konfigurasi elektroda
- Penanaman elektroda uji
- Pengukuran tahanan tanah
- Perhitungan resistivitas (Ω·m)
- Analisa hasil & interpretasi
- Penyusunan laporan teknis
Setiap tahap dilakukan oleh engineer berpengalaman untuk menjamin kualitas data.
Peralatan yang Digunakan
Celebesteknik menggunakan peralatan profesional & terkalibrasi, antara lain:
- Soil Resistivity Tester digital
- Earth Resistance Tester multi-fungsi
- Elektroda uji (test spike) standar
- Kabel ukur low resistance
- Software analisis data pengukuran
Pemilihan alat disesuaikan dengan kondisi lapangan dan kebutuhan proyek.
Output & Laporan Pengukuran Soil Resistivity
Klien akan menerima laporan teknis profesional yang memuat:
- Data pengukuran lapangan
- Tabel & grafik resistivitas tanah
- Analisa lapisan tanah (soil layering)
- Interpretasi terhadap standar
- Rekomendasi desain sistem grounding
Laporan ini dapat digunakan sebagai:
- Dasar desain grounding
- Dokumen tender & proyek
- Audit K3 dan keselamatan listrik
- Sertifikasi instalasi kelistrikan
Kapan Pengukuran Soil Resistivity Harus Dilakukan?
Pengujian soil resistivity sangat direkomendasikan pada kondisi berikut:
- Sebelum pembangunan sistem grounding baru
- Perluasan atau modifikasi instalasi listrik
- Proyek gardu induk atau pembangkit listrik
- Area dengan tanah berbatu atau kering
- Evaluasi sistem grounding yang gagal
Hubungan Soil Resistivity dengan Sistem Grounding
Nilai soil resistivity secara langsung memengaruhi:
- Jumlah & kedalaman elektroda grounding
- Luas ground grid
- Nilai tahanan grounding akhir
- Tingkat keselamatan personel
👉 Oleh karena itu, pengukuran soil resistivity merupakan fondasi dari seluruh sistem grounding.
